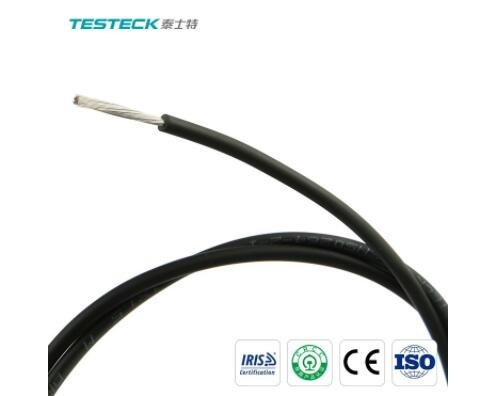

Raylı Transit Tek Çekirdekli Düşük Dumanlı Halojensiz Kablo ​En50264-2-1 Serisi

En50264-2-1 serisi raylı geçiş tek damarlı düşük dumanlı halojensiz kablo

I. Ürün standartları

EMU'nun telleri ve kabloları için TJ/CL313-2014 Teknik gereksinimlerine uyun.

BS6853:1999 ve DIN5510-2:2009 Yanmaz, duman ve zehirlilik testlerini geçin.

BS6853:1999'da Sınıf Ia, Ib ve II lokomotiflerin dahili ve harici kablo gereksinimlerine uyun

DIN5510-2:2009'da S1~S5 yanıcılık sınıfı gereksinimlerine uyun.

II.Kullanım kapsamı

Bu ünitede yer alan güç, kontrol kablosu ve ilgili devreler, yangın durumunda insanlara verilen zararı azaltabilir ve nakliye güvenliğini artırabilir.Kılıflı ve kılıfsız kablolarda izolasyon ve kılıf halojensiz malzeme olacaktır.Yangın durumunda, bu ünitenin ürünü alevin yayılmasını sınırlayabilir, zehirli gaz ve duman emisyonunu azaltabilir, görüş kaybını azaltabilir ve personelin hızlı bir şekilde tahliye edilmesini sağlayabilir.

III.Kullanım özellikleri

1. Kablonun nominal AC voltajı 0,6/1kv, 1,8/3kv ve 3,6/6kv'dir.

2. Kablonun çalışma sıcaklığı－40℃～90℃.Sürekli çalışma sıcaklığı 90℃'yi geçmemeli ve maksimum kısa devre sıcaklığı 200℃, 5s olmalıdır.Yangın durumunda bu tür kablolar alev yayılmasını, dumanı ve zehirli gaz salınımını önlemede mükemmel performansa sahiptir.

3. Güvenlik: Kablonun klor içeriği 0'dır, bu nedenle aşırı ısınma veya yanma sırasında taşan hidrojen klorür gazı yoktur ve insanlara, aletlere ve sayaçlara zarar vermez.

4. Kablonun izin verilen bükülme yarıçapı: Sabit döşeme için kablo dış çapının 5 katıdır;Sabit olmayan döşemelerde kablo dış çapının 6 katıdır.

5. Kablo, düşük duman ve halojensiz performansı karşılar.Kablonun yanması sırasında gaz salınımı testi, toplam halojen gazı < 5mg/g, pH değeri ≥ 4.3, iletkenlik ≤10us/mm ve ışık geçirgenliği ≥%70 gereksinimlerini karşılar.

6. Toksisite indeksi: Eşdeğer Avrupa standart toksisite indeksi 3'ten büyük olmayacak ve eşdeğer TB standart toksisite indeksi 5'ten büyük olmayacaktır.

7. Kablo, madeni yağ ve akaryakıt ile kirlenmiş durumlarda kullanılabilir.

8. Kablo, tek kablonun dikey yanmasına karşı dayanıklıdır.

9. Solvent direnci, asit ve alkali direnci.

10. Kablolar müşteri isteğine göre çeşitli renklerde üretilebilir.

IV.Ürün kodları ve adlandırma

1. Kablo modelleri ve adı

EN50264-2-1 0.6/1KV(1.8/3KV) M

Küçük duvar kalınlığında ve kılıfsız tek damarlı kablo

EN50264-2-1 1.8/3KV(3.6/6KV) MM

Küçük duvar kalınlığında ve kılıflı tek damarlı kablo

2. Ürün özellikleri

V. Kablo yapısı şeması
Tek çekirdekli kılıfsız EN50264-3-1 M

Bir iletken B yalıtımı
